Kettenblatt- und Ritzelwechel beim Pinion-Getriebe - Getriebemontage.

Die Beschreibungen gelten sinngemäß auch für Riemenantrieb



Diese Seite ist eine  Hilfestellung ohne Gewähr auf Vollständigkeit - eine gewisse Schrauberfahrung wird vorausgesetzt



Wartungsarbeiten - sortiert nach Getriebe - Hinterrad - Kette

Arbeiten an Getriebe - Kurbeln - Kettenblatt















Arbeiten am Hinterad - Ritzel...

div. Lockringe (Gewinderinge) und Spacer zur Zahnradbefestigung und Einstellung der Flucht





Weitere Infos

















Ausbau/Einbau des Getriebes...







Die Befestigung des Getriebes am Rahmen

  • das Getriebe ist mit 6 Schrauben am Rahmen verschraubt (Torx TX 30) - Anzugsdrehmoment 10 Nm

  • am Getriebe sitzen Kurbeln und das Antriebszahnrad (Kettenblatt o. Riemenscheibe)

  • nachfolgend ist die regelmäßige Kontrolle und die Montage der Komponenten beschrieben

  • nicht richtig feste Getriebeschrauben können zu Knackgeräuschen führen - deshalb sollten die Schrauben nach ca. 50 km fahrt und dann regelmäßig  (spätestens, wenn Knackgeräusche gibt)  nachgezogen werden

  • Wichtig: bei Einbau die Befestigungspunkte am Rahmen !  und die Kurbelverzahnung mit reibungserhöhender  Montagepaste  (Carbonfett) bestrichen werden.



Nachfolgend bei Tout Terrain - weiter unten   Getriebebefestigung bei Contoura, Staiger, Winora ..



 Hinweise zum Einbau  C-Serien-Getriebe bei Tout Terrain







   Hinweise zum Einbau  C-Serien-Getriebe bei Tout Terrain













Die Kontaktpunkte von Getriebe und Rahmen müssen (wie auch die Kurbelverzahnung)   - vor der Montage mit   reibungserhöhender  Montagepaste  (Carbonfett) bestrichen werden.



































Vor dem Einbau die Kontaktflächen von Getriebe und Rahmen mit reibungserhöhender Montagepaste  (Carbonfett) bestreichen. Ohne Montagepaste kann es zu Knackgeräuschen kommen.













Hinweis zu C-Serie-Getrieben bei Tout Terrain.









  =>zum Seitenanfang (Übersicht)











Kurbel - Kettenblatt / Riemenscheibe : Nachziehen/Kontrolle/Montage    (scrollen Sie nach unten bis zur Anleitung)

  • bei meinen endmontierten Rädern ziehe ich Kurbel, Kettenblatt und Ritzel vor der Auslieferung an - trotzdem ist eine Kontrolle in gewissen Abständen nötig.

  • Nicht richtig fest Kurbeln können zum Knackgeräuschen führen - spätestens dann sollten die Kurbelschrauben nachgezogen werden - oder besser gleich die Kurbelverzahnung gefettet werden.

  • Kurbelschrauben und Kettenblatt/Riemenscheiben sollten nach ca. 50 km und dann regelmäßig kontrolliert/nachgezogen werden.   (ca. 1000 km oder jährlich). Bei Rädern mit Riemenantrieb ist die Kontrolle des Getriebelockringes durch die hohe Riemenspannung besonders wichtig.

  • beachten Sie die "neuen" Drehmomente für die Schrauben ( die Angaben in der Bedienungsanleitung sind evtl. veraltet)

  • Nachziehen/Kontrollieren des Kettenblattes empfehle ich bei jedem Ölwechsel (jährlich oder 10.000km)

Montage - Kontrolle des Kettenblattes

Beachten Sie den Punkt Montage/Nachziehen der Kurbeln - Fetten der Kurbelverzahnung

























  =>zum Seitenanfang (Übersicht)









Hinweise und Werkzeug zur Kurbelmontage und zur Kurbelzentralschraube.













  =>zum Seitenanfang (Übersicht)





KurbelDemontage - Montage - Fetten (Montagepaste) - Befestigen der Kurbel



Siehe nachfolgende Anleitung und/oder Video















                  =>Video-Anleitung bei Pinion

  =>zum Seitenanfang (Übersicht)













Nachziehen oder Wechsel des Ritzels, bzw. der Riemenscheibe



           =>Ausbau des Hinterrades











Gegenhalten der Riemenscheibe ohne Bandschlüssel  Gilt sinngemäß auch für Kettenräder

Wenn möglich, sollte man spezielles Werkzeug verwenden - aber man kann sich auch anders helfen.

Man kann den Freilauf samt Riemenscheibe einfach abnehmen  ...

..   und dann wie hier beschrieben gegenhalten  =>siehe Abbildung

  • in einen Schraubstock spannen  ( möglichst mit Polster)

  • oder 2 Matallstücke (Schrauben) in den Schraubstock spannen

  • siehe folgende Abbildung















Einstellen der Riemenflucht/Kettenlinie



Infoseite Riemenflucht



Bei Naben mit Innengewinde (Lockring mit Außengewinde) müssen die Spacer einen Überstand haben, damit die Riemenscheibe ausreichend fest gezogen werden kann.







 =>zum Seitenanfang (Übersicht)











Lockringarten für Singlespeednaben (für Naben mit Innen- oder Außengewinde)



Ritzel/Riemenscheibe werden mit Lockringen auf der Nabe befestigt. Durch unterschiedliche Spacer kann die   Kettenlinie/Riemenflucht   eingestellt werden















  =>zum Seitenanfang (Übersicht)













Lockringe für div. Naben  mit Außengewinde - je nach Nabentyp von innen oder außen Freilaufkörper geschraubt.


















        Der Lockring ist zusammen mit dem Spacerset bestellbar











Beispielabbildungen von Lockringe mit 1,37" Innengewinde (Lockringe 2-x)
von außen auf den Freilaufkörper geschraubt - passend z. B. für für die  Novatec und Q-Lite Singlespeednabe
für meine Räder:  Staiger Vermont - Staiger Seattle - Contoura Pollino Pinion

Die Lockringe passen alle - es sind entsprechende  Werkzeuge nötig


=>Pinionzubehör im WEB-Shop












Div. Werkzeuge

























Antriebsteile: Kettenräder, Kette, Riemenscheiben, Riemen...
























Riemenwechsel

Kette und Riemen laufen an der Kurbel außerhalb der Rahmenstrebe - am Hinterrad jedoch innehalb innerhalb der Rahmenstrebe.

Da sich ein Riemen nicht wie eine Kette öffnen lässt, muss beim Riemenwechsel der Rahmen geöffnet werden.

Bei Tout Terrain geht das wie folgt





.




=>zum Seitenanfang (Übersicht)









Kette und Riemen (weiterführende Links)

  =>zum Seitenanfang (Übersicht)







Montage des Pinion Kettenspanners  (z. B. bei älteren Rädern ohne Spannvorrichtung oder bei Fullies)

Pinion Videoanleitung bei Youtube

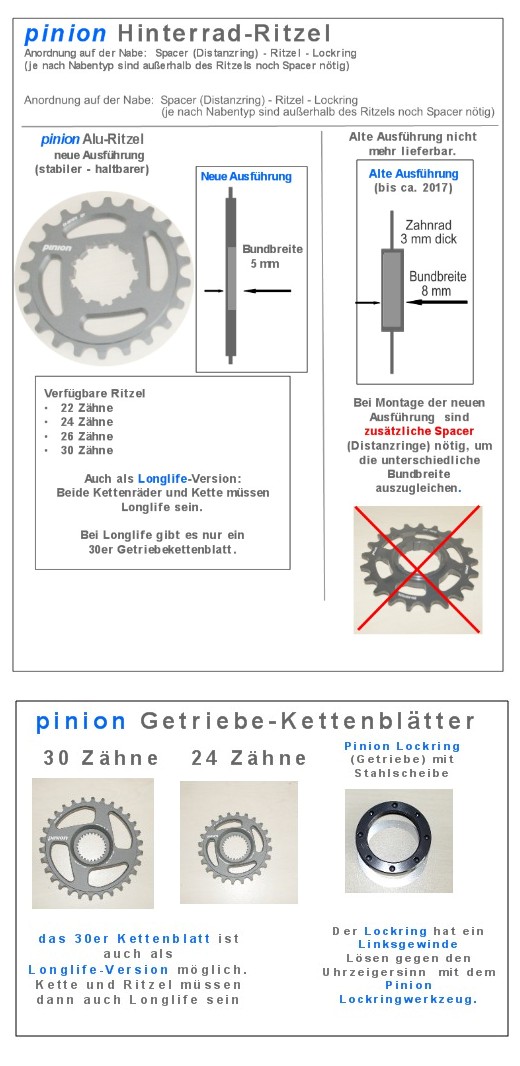

Alles was nötig ist: Werkzeuge  - Ritzel - Kettenblätter



Pinion Zubehör und Werkzeug im WEB-Shop





              =>zum Seitenanfang (Übersicht)
