Pflege und Wartung von Rädern mit Pinion Getriebe.



Hier zu lesen:





Spannen von Kette und Riemen

Bei verschiebbaren Ausfallenden



Infoseite - allgemeine Pflegetipps





Pinion Zubehör - Ölsets - Ersatzteile - Werkzeug










Wichtige Kontrollarbeiten.

kontrollieren Sie am besten vor jeder Fahrt .


regelmäßige  Kontrolle/Wartung (min. 2x jährlich)



jährlich





                  =>zum Seitenanfang (Inhaltsübersicht)





Getriebeschrauben















Kontrolle der Getriebeaufhängung bei Tout Terrain






                  =>zum Seitenanfang (Inhaltsübersicht)









Richtige Übersetzung- wie/wann schaltet man.



Wie jede Schaltung erfordert auch das Pinion-Getriebe ein bestimmtes Schaltverhalten

Sie werden sehen - nach einer kurzen Eingewöhnungsphase  schalten Sie schneller und einfacher als je zuvor.

So geht das Schalten am besten.

  •  Drehgriff etwas in die gewünschte Schaltrichtung "vorspannen"
  • dann die Belastung von den Pedalen nehmen und zügig (nicht zaghaft) schalten.
  • Beim "Runterschalten" muss man etwas stärker entlasten als beim "Raufschalten"

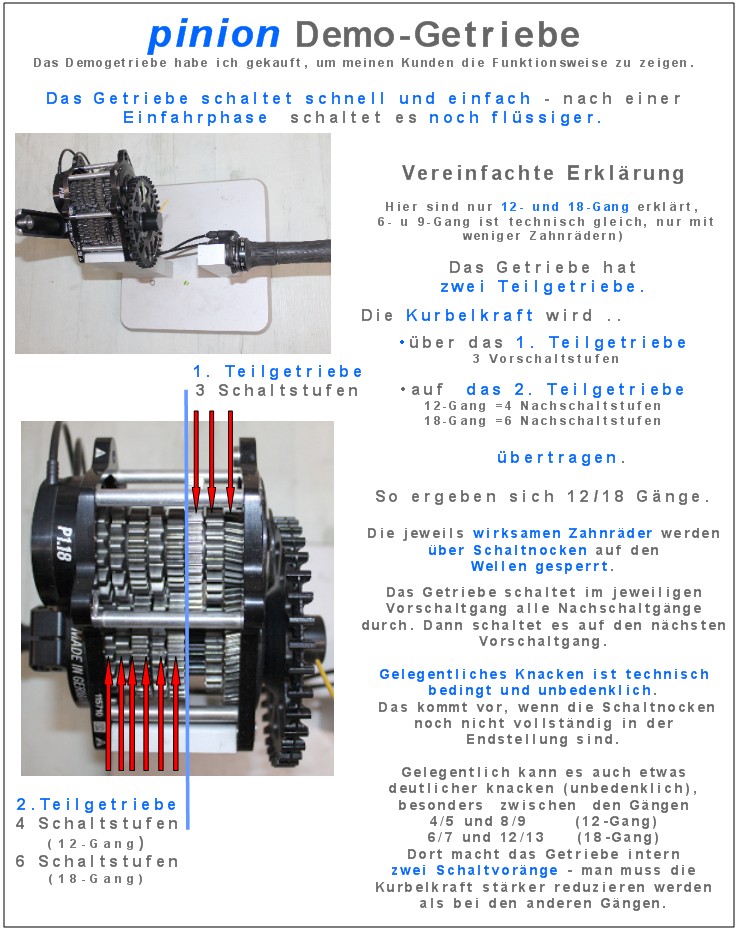

  • Beim Gangwechsel von  6 auf 7 und von 12 auf 13 muss das Getriebe intern zwei Schaltungen ausführen.



Der richtige Gang:  (gilt nicht nur für Pinion)



Fahren im zu großen Gang führt - wie bei einem Automotor - zu Überlastung der Muskulatur

Auch beim Radfahren sollte man nicht "untertourig" fahren. Wer mit zuviel Kraft und wenig Umdrehungen fährt, überanstrengt die Muskeln, die dann übersäuern -  die Kondition wird schlechter.

deshalb:

  • fahren Sie mit (relativ) wenig Kraft
  • schalten Sie rechtzeitig.
  • langsamer fahren = kleinerer Gang  (nicht langsamer treten)



Trittfrequenz an der Kurbel    (Umdrehungen/Min.)

  • Genussradler ca. 60 U/Min.
  • sportliche Fahrer ca. 80 Umdrehungen
  • Sportler fahren bis über 100 U/min.

Ein guter Anhaltspunkt: Treten Sie mit der Atmung . Bei gemächlicher Fahrt atmet man  langsamer - bei sportlicher Fahrt wird durch die höhere Leistung auch die Atmung schneller.

                  =>zum Seitenanfang (Inhaltsübersicht)








Laufradausbau - Hinterrad


beachten Sie auch folgende Infoseiten










Unterschied Steckachse zu QR (Quick Release = Schnellspanner)









Laufradausbau älteren Fahrradmodellen

  -   Laufradausbau Staiger Seattle, Winora Montere u. A. mitNovatec Nabe


  -  Laufradausbau beim Staiger Vermont







Hinweise zu Riemenantrieb:
Riemenpflege  Riemenflucht Riemenspannung  Reinigung   Nutzungstipps Hinweise bei längerer Nichtnutzung






                  =>
zum Seitenanfang (Inhaltsübersicht)







Kette/Riemen spannen


Nachfolgend ist das modellabhängige Spannen von Kette/Riemen bei "meinen" Rädern beschrieben.

direkt zur Anleitung  für
Tout Terrain   Contoura    Staiger Seattle

korrekte Kettenspannung     korrekte Riemenspannung   Laufradstellung bei verschiebbaren Ausfallenden kontrollieren














Riemen/Kette spannen bei Tout Terrain



 Genial gelöst: Das Spannen von Kette/Riemen bei Tout Terrain

  • das Getriebe wird "gekippt" - dadurch wird Kette/Riemen gespannt
  • das Laufrad bleibt immer in der gleichen Stellung - Riemen-/Kettenflucht und Scheibenbremseneinstellung bleibt unverändert.

Spannen - Anleitung

  • Es müssen  die 4 Schrauben Nr. 1 (je 2 links/recht) lt. Abbildung gelöst werden
  • über die Stellschraube Nr. 2  wird das Getriebe bis zur  korrekte Riemenspannung  gekippt werden
  •  hier als  Videoanleitung

Bei Trekkingrädern ist die Stellschraube brüniert (rostgeschütz) - bei Winterfahrten wird diese trotzdem gelegentlich rostig.  Abhilfe bei rostiger Stellschraube




korrekte Kettenspannung     korrekte Riemenspannung


Spannen von Kette/Riemen bei Contoura







korrekte Kettenspannung     korrekte Riemenspannung    Laufradstellung kontrollieren




Spannen der Kette beim Staiger Seattle





korrekte Kettenspannung       Laufradstellung kontrollieren








Kontrolle der Laufradstellung bei Rädern mit verschiebbaren Ausfallenden  (bei Tout Terrain nicht nötig)












Korrekte Spannung













=>Riemenpflege-Tipps







=>Einstellen der Scheibenbremse (falls nötig)


                          =>
zum Seitenanfang (Inhaltsübersicht)









Das Pinion Getriebe ist ein Ölbadgetriebe. Die Zahnräder und Wellen laufen verschleiß- und reibungsarm.

Pinion empfiehlt einen jährlichen Ölwechsel, bzw. nach 10.000 km.  Das dauert nur  ca. 5-10  Minuten - ein Ölwechselset kostet nur ein paar Euro.

Der Ölwechsel ist gleichzeitig die Kontolle für ausreichende Füllmenge.   Der Ablassstopfen kann mehrmals verwendet werden.

 Ölwechsel-Anleitung               Hinweise zur    Altölentsorgung

  Pinion-Ölset





Im Zuge eines  Ölwechsels  empfehle ich das Schmieren des Planeten-Getriebes der Schaltwelle und der Schaltzüge











                  =>zum Seitenanfang (Inhaltsübersicht)





Zugspannung




Hinweis auf beschädigte Schaltzüge durch Schaltzugklemme



  Pinion Zubehör und Ersatzteile


                  =>zum Seitenanfang (Inhaltsübersicht)





weitere Infoseiten (Pinion)

                  Service-Videos auf der Pinon Homepage




                  =>zum Seitenanfang (Inhaltsübersicht)





Infoseiten: Diese Buttoms sind am Ende jeder Infoseite - klicken Sie sich durch.

Allgemeine Infos

 Ich versende meine Räder fachgerecht eingestellt im Rundumakarton.

  Überblick über Schaltungen. Allgemeine Infos, div. Schaltungen im Vergleich

  Schaltungen im Vergleich. Vorteile von Rohloff und Pinion Schaltung

  Bremsen  im Überblick

 Gute Gabeln "schlucken" Stöße  - billige Gabeln schlucken Energie und Geld

Lassen Sie sich nicht durch "hohe Rabatte" verführen.

  Trekkingrad - Crossrad - Mountainbike -Hardtail - Fully ???

Rahmenqualität - Lackierung - Gewicht - Rahmenhöhe.

  Fahrradzubehör zum Mitbestellen.

Testberichte sagen mehr als ein Verkäuferlob.

Erfahren Sie etwas über mich und meinen kleinen Radladen.

Pflege - Wartung - Reparatur

Einstellung - Fehlerbeseitigung bei Scheibenbremsen

  Einstellung von Magura HS 11 und HS 33 Hydraulikbremsen

Schaltungen einstellen

Räder mit Rohloff - Pflege - Einstellungen - Wartung

Wartung - Pflege - Einstellungen bei Rädern mit Pinion Schaltung

Pflege von Rädern, Ketten etc.  Für Winterfahrer besonders wichtig

Wann Ketten wechseln?  Kettenverschleiß - Kettenverschleißlehre - Verschleißgrenze

Wartung - Pflege - Einstellung bei Rädern mit Alfine Schaltung

Lichtprobleme. Reparatur von Kabelbruch etc..

Infos über Reifen, Pannenschutz etc.

Reparaturanleitung bei Reifenpanne

Veränderung derSitzposition durch verschiedene Lenker, Vorbauten, Barends

Einstellung des Lenkspieles - Montage von Vorbauten. Infos.

Welcher Steuersatz passt? Maße und Zuordnungstabelle

Schaltaugen - Infos und Reparatur, Richten von verbogenen Schaltaugen
