Die Rohloffnabe ist wartungsfreundlich und zuverlässig - ganz ohne Wartung kommt aber auch Rohloff nicht aus.

Pflege und Wartung - speziell bei Rohloff Rädern

Hier zu lesen  (Inhaltsverzeichnis)







Laufradausbau allgem.

Infoseite Drehmomentabstützung (beim Laufradeinbau beachten)

Kettenpflege



Riemenpflege

Exzenter-Pflege



Infoseite - allgemeine Pflegetipps












Registrierung der Rohloffnabe   für erweiterte Kulanzleistungen seitens Rohloff

  • Erstbesitzer genießen bei  Rohloff über die Gewährleistung hinausgehende Kulanzleistung

  • Die "Erstkäufer-Registrierung" ist nach dem Kauf sinnvoll - kann aber notfalls auch nach Jahren noch nachgeholt werden  (ein Kaufbeleg nötig)
  • bei Diebstahl kann dieser   hier gemeldet werden





Onlineregistrierung (Rohloff)

  • Sie können Ihre Daten in ein Onlinereformular  eingeben (Scan oder Foto vom Kaufbeleg nötig)
  • Käufer von gebrauchten Naben (Rädern)  können die Nabe auf Ihren Namen umregistrieren lassen.




Die Registrierung per Post mittels  roter Gewährleistungskarte ist solange möglich, wie die entsprechende Karte bei den Unterlagen dabei ist.

  • schicken Sie das entsprechende Teil der Karte direkt nach dem Kauf mit der Post zu Rohloff
  • ansonsten nutzen Sie bitte die    Onlineregistrierung (Rohloff)





Beachten Sie die Rohloff Bedienungsanleitung (Handbuch), das der Nabe oder dem Rad beiliegt.

           Rohloff Handbuch Online



                       zum Seitenanfang (Inhaltsverzeichnis)







Lagerung - Transport:

  • Öl und Luft in der Nabe dehnt sich bei Erwärmung aus.

  • Die Nabe, bzw. das Rad sollte deshalb nicht liegend gelagert werden, da sonst Öl austreten kann.

  • Falls das Rad liegend transportiert werden muss, dann mit der Antriebsseite (Riemen oder Kette)  unten.  So kommt evtl. austretendes Öl nicht auf die Bremsscheibe.

  • Falls nach einen Transport könnten ein paar Tropfen Öl austreten, ist das  weiter nicht schlimm Es muss kein Öl nachgefüllt werden - Sie können ohne Bedenken bis zum nächsten Ölwechsel weiter fahren.





                       zum Seitenanfang (Inhaltsverzeichnis)










Wichtige, regelmäßige Kontrollarbeiten.

am besten vor jeder Fahrt .
  • Reifen auf Luftdruck Verschleiß und Rissbildung kontrollieren  Infoseite Reifen - Luftdruck - Ventilarten  - Aufpumpen
  • die Laufräder auf festen Sitz  - Schnellspanner richtig anziehen
  •
  • Funktion der Bremsen, Bremsbeläge,  Lichtanlage, Schaltung
  •
  • Achten Sie auf Beschädigungen von Bauteilen
  • Wenn sich das Rad beim Fahren ungewohnt verhält oder ungewönliche Geräusche macht, sollten  man   vor der weiteren Nutzung nach der Ursache suchen.

    regelmäßig Kontrolle/Wartung    (min. 2x jährlich)






 zum Seitenanfang (Inhaltsverzeichnis)













Laufradausbau  bei Scheibenbremsen    bei Felgenbremsen

                                                  Laufradausbau/-einbau:  Infoseite von Rohloff









Ausbau des Laufrades beim Scheibenbremsen

 zur Beschreibung bei Felgenbremsen

  • Beim Montieren der Schaltansteuerung muss der gleiche Gang eingelegt sein wie beim Demontieren.
  • Legen Sie vor dem Ausbau am Besten den 1. oder 14. Gang ein und drehen Sie bei  demotierter Schaltansteuerung nicht am Schaltgriff.



  • Schraube 1  der externen Ansteuerung lösen und die  Ansteuerung abziehen.
  • Achsschraube/Schnellspanner/Steckachsen  lösen und Laufrad nach unten abziehen. .



  • Montage in umgekehrter Reihenfolge. Die Bremsscheibe muss zwischen die Bremsbeläge
  • die  Drehmomentabstützung 2 muss in die Ausfräsung der Bremsaufnahme greifen.





 Infoseite Achsschrauben, Schnellspanner/Steckachsen  Nach einigen Kilometern und dann regelmäßig überprüfen

AnzugsdrehmomenteAchsschrauben mit max. 7 Nm



Informationen zum Snubber (Riemenniederhalter)

  • der Snubber ist von Rohloff vorgeschrieben
  • die Rolle soll mit 1 bis 1,5 mm Abstand zum Riemen montiert sein. (Rolle darf nicht mitlaufen)
  • es gibt verschiedene Ausführungen - siehe Abbildungen.




























Ausbau des Hinterrades mit Rohloffnabe
(mit Felgenbremse)

   bei Scheibenbremsen


(der Ausbau dauert ca. 1 Minute - mit Chainglider Kettenschutz ca. 2 Minuten).



Chainglider abmontieren

Felgenbremse aushängen:
  • Bei Magura HS Bremse den Bremszylinder aushängen (siehe Bild)
  • bei V-Brakes Zug aushängen
  • bei Scheibenbremsen muss nichts gemacht werden





Schaltzüge lösen
  • die Bajonettverschlusshälften gegeneinander verdrehen, dann öffnen sich diese

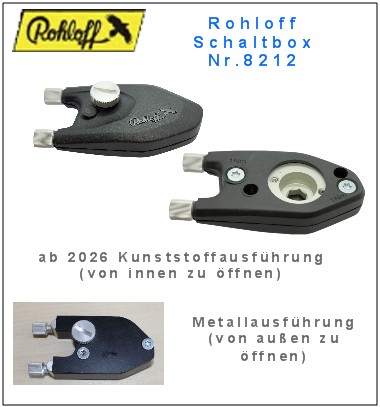

  • Bei Schaltbox: Schraube lösen und Schaltbox abziehen. ( am Besten den größten oder kleinsten  Gang einlegen -beim Montieren muss am Schaltgriff wieder dieser Gang eingestellt werden)













Schnellspanner lösen und Laufrad ausbauen.
  • Laufrad einfach nach unten herausziehen
  • Kette vom Ritzel abheben












Einbau  (umgekehrte Reihenfolge)

Drehmomentabstützung beachten

Laufrad komplett in die Ausfallenden schieben.












Zu feste Schnellspanner/Achsschrauben können bei Rohloff zu Schaltproblemen führen.
 Abhilfe:  Laufrad ausbauen - Schnellspanner entfernen - mit einem Gummihammer leicht auf den rechten (kettenseitigen) Achsstummer schlagen. Das löst die Verspannung































Schnellspanner.













Rohloff bei Steckachsrahmen.

  • Rohloff hat keine durchgehenden Steckachsen

  • die Nabe wird über  dem Rahmen angepasste Steckachs-Adapter befestigt

  • Anzugsmoment der Steckacksadapter*: stufenweise auf 15 bis  20 Nm  (beachte: Achsschrauben und durchgehende Spannschrauben werden auf max. 7 Nm angezogen)











Reifen montieren, Schlauch wechseln/flicken



                                            zum Seitenanfang (Inhaltsverzeichnis)











Zum Antrieb des Hinterrades braucht die Rohloffnabe eine Drehmomentabstützung.

Infoseite Drehmomentabstützung (beim Laufradeinbau beachten)



Drehmomentabstützung und Achsplattenstellung bei Tout Terrain













Drehmomentabstützung beim Staiger Ontario Trekkingrad mit Exzenter-Kettenspannung.
Die Gabel (=Drehmomentabstützung) wie abgebildet in die Führung schieben.


Wichtig beim Lösen/Nachziehen der linken Gepäckträgerschraube:   Innen ist meist eine Mutter zur Drehmomentabstützung geschraubt.  Diese muss unbedingt gelöst werden.









   zum Seitenanfang (Inhaltsverzeichnis)









Rädern mit verschiebbaren Ausfallenden und OEM1 Achsplatte
(Vierkant lt. Pfeil)







                       zum Seitenanfang (Inhaltsverzeichnis)





















Ölwechsel bei Rohloff
   (schnell - einfach - kostengünstig)  Dauert ca.  5 Minuten.


   Anleitung zum Ölwechsel (neue Füllmenge beachten)       Hinweise zur Altölentsorgung






                       zum Seitenanfang (Inhaltsverzeichnis)






Schaltzugspannung



Die Schaltzüge dürfen nicht spannen
- wenn (bei manchen Rädern ) das Hinterrad zum Kettenspannen verschoben wird, müssen die Züge nachgelassen werden.







bei zu starker Zugspannung....

  • lässt sich die Schaltung schwerer schalten  (Schaltgriff ist schwergängig)
  • es kann (bei der internen Schaltansteuerung) zu Leertritten an der Kurbel kommen
  •
  • die Nabe rattert teilweise beim Fahren
  • die internen  Schaltzüge  können Schaden nehmen

Abhilfe:

Kontrolle, ob die Schaltzughüllen richtig in den Gegenhaltern sind - siehe Abbildung. Wenn man am Zug hängen bleibt  (z. B. Transport) können sich die Hüllen aushängen.
  • Dann kontrollieren Sie die Zugspannung.  Die Züge dürfen nicht spannen - die Drähte sollen etwas locker sein.








                        zum Seitenanfang (Inhaltsverzeichnis)







Drehgriff ist schwergängig

  • wichtig: die Schaltzüge dürfen nicht spannen siehe Punkt    richtige Schaltzugspannung
  • der Drehgriffes darf nicht am Lenkergriff reiben
  • etwas Siloconspray in den Schaltzug erleichtert das Schalten
  • die Schaltzüge sollten möglicht keine engen Bögen machen.
  • Schrauben Sie die Befestigungsschrauben des Schaltgriffes nur so fest, dass sich der Griff nicht mitdreht.

Bei interner Ansteuerung: "Kontrolle der internen Schaltzüge auf Verschleiß. Sind diese aufgesplissen, geht der Griff schwer bis hin zum Blockieren.







                       zum Seitenanfang (Inhaltsverzeichnis)







Die richtige Kettenpflege   bestimmt maßgeblich die Haltbarkeit.

  • schmieren Sie die Kette NICHT direkt vor der Fahrt - der Schmierfilm muss aushärten

  • Zum Schmieren der Kette nimmt man am Besten ein spezielles Fahrradkettenpflegemittel.

  • Bedenken Sie: "zu früh" schmieren schadet nicht - zu spät schmieren schon.



Ausführliche Anleitung zum Kettenschmieren







Der Chainglider Kettenschutz hat vorne über dem Kettenblatt ein Schmierloch.

Die Rohloff-Nabe nimmt eine etwas lockere Kette nicht übel.  Wenn die Kette recht weit durchhängt oder im Kettenschutz klappert, sollten Sie die Spannung überprüfen, bzw. die Kette nachspannen.













         Pflegemittel

                       zum Seitenanfang (Inhaltsverzeichnis)









Kettenspannung - Kontrolle:

  • Die Kette sollte nicht spannen, sondern sich locker um Kettenstärke auf-/abbewegen lassen und  locker über die Zahnräder laufen.

  •  DIE genaue Kettenspannung ist nicht so wichtig - wenn die Kette etwas mehr durchhängt, ist das nicht weiter schlimm.  Wenn die Kette über 1,5 cm durchhängt oder beim fahren schlägt, sollte man nachspannen.





Falls ein Chainglider Kettenschutz montiert ist:

  • Beim  Chainglider sind zwei Teile zusammengesteckt  - diese kann man auch einfach auseinanderziehen (Bild unten) und die Kettenspannung kontrollieren.
  • man kann/sollte den Chainglider gelegentlich kontrollieren und falls nötig reinigen.
  • Infos zum Chainglider - siehe     Chainglider



                       zum Seitenanfang (Inhaltsverzeichnis)








Das Spannen der Kette bei meinen aktuellen Rädern mit Exzenter

hier geht es zum Spannen mit  verschiebbaren Ausfallenden

Durch Drehen des  Exzenters wird die Kette gespannt - das Laufrad bleibt immer in der gleichen Stellung.









1 Die beiden Feststellschrauben unten am Tretlagergehäuse lösen.





2. Durch Verdrehen* des Exzenters spannen Kette/Riemen mehr oder weniger.

















 Exzenter-Pflege

                       zum Seitenanfang (Inhaltsverzeichnis)






das Spannen der Kette bei verschiebbaren Ausfallenden

Wichtig beim Verschieden des Hinterrades


















Das Spannen der Kette meinen "älteren" Rädern mit verschiebbaren Ausfallenden


Eine einfache Methode -  Arbeitsschritte:

Wichtig beim Verschieden des Hinterrades



Handwerkertrick zum Spannen der Kette bei verschiebbaren Ausfallenden

(hier gezeigt bei Rohloff - funktioniert aber genauso bei anderen Rädern mit Pinion-Getriebe, Singlespeed, ....)







1.  Hinterrad mittig im Rahmen: (bei Rädern mit verschiebbaren Ausfallenden zum Spannen von Kette/Riemen)

Messen Sie beidseitig den Abstand Felge zu Kettenstrebe.  Dieses Maß muss nach dem Spannen links und rechts wieder  gleich sein (=Kontrolle der Laufradstellung )






2. Zuerst lösen Sie nur die Schrauben des Ausfallendes auf der Kettenseite (Siehe Abbildung)







3. Greifen Sie mit der Hand an Kettenstrebe und Speiche und ziehen die Speiche mit leichter Kraft Richtung Kettenstrebe - dadurch wird das Ausfallende nach hinten geschoben - das Laufrad wird praktisch zunächst leicht schräg gestellt.

Die Kettenspannung passt dann in der Regel auch.  Schrauben Sie die Schrauben zunächst nur leicht fest  Späteres festziehen (nach Arbeitsschritt  4) nicht vergessen.





4. Dann Lösen Sie die Schrauben auf der linken Seite und ziehen wieder an den Speichen, bis das Laufrad wieder gerade steht. (Abstand zur Felge = Anfangswert lt. Punkt 1).

 Kettenspannung kontrollieren

Ganz wichtig: Schrauben Sie die Schrauben wieder fest - aber nicht mit Gewalt -  an.



5. Achten Sie darauf, dass  die Schaltzüge nicht zu stark spannen





6. Kontrollieren Sie, ob die Bremse noch zur Felge passt.

Wenn die Kette nachgespannt wurde, muss man bei einer Magura HS-Bremse  evtl. den Bremszylinder etwas weiter nach unten stellen.

Einfach die Schraube lösen und verschieben. Auf der anderen Seite kann die Einstellung durch Lösen des Schnellspanners erfolgen.




                       zum Seitenanfang (Inhaltsverzeichnis)









Weiterführende Links/Beschreibungen für "Rohloff"

Kettenwechsel   Ritzel-/Kettenblattwechsel   Ersatzteile - Werkzeug

 zum Seitenanfang (Inhaltsverzeichnis)









Kontrolle der internen Schaltzüge:  (vor einer längeren Tour oder bei Ihrer "Frühjahrsinspektion"

  • bei geöffneten Bajonettverschlüssen sollten sich die beiden Schaltzüge mit der Hand komplett aus  der  Nabe ziehen lassen (14 Gänge = 13 Rasterungen)
  • bei aufgesplissenen Schaltzügen stechen die einzelnen Drähte durch die Faltenbälge - das ist zu  spüren.  (vorsicht - die Drähte stechen)

Tasten Sie vorsichtig die Faltenbälge ab.  (Hin- und her Schalten).  Wenn Sie  Drähte spüren, sollte  der interne Schaltzug gewechelt werden

  • mit dem "Easy-Set" geht der Wechsel einfach.  (ab Nabennr. 25300 möglich)
  • Für Naben, die noch nicht den "Easy-Set-tauglichen" Achsring haben, gibt es ein Set incl. den neuen  Achsring.



   Rohloff Ersatzteile - Schaltzüge - Werkzeug



                       zum Seitenanfang (Inhaltsverzeichnis)



Diese Seite ist eine Ergänzung zu den Bedienungsanleitungen - etwas "Schrauberfahrung" wird vorausgesetzt.
