Plug Ladeadapter - Verkabelung

Beachten Sie die Infoseite - Ladeadapter mit Akku biete ich nicht mehr an.

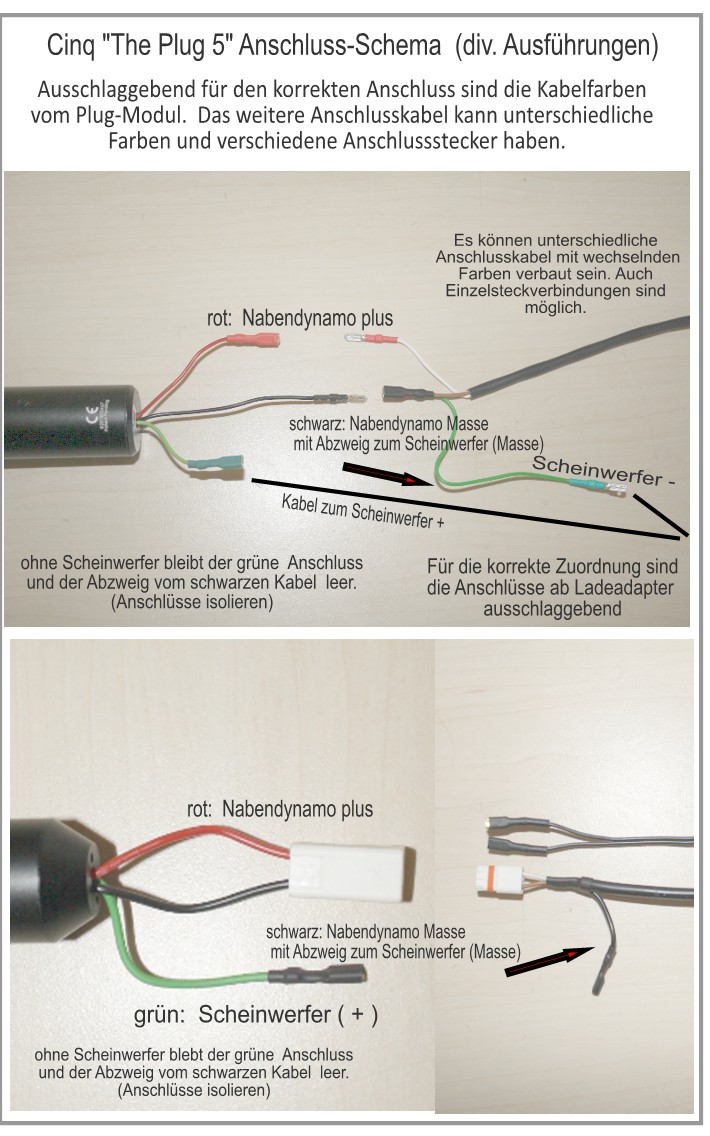

Anschlussschema eines Plug5 Ladeadapters.

Funktion:

Das Kabel vom Nabendynamo geht normalerweise zum Scheinwerfer.

Bei Verwendung des Ladeadapters geht das Kabel vom Nabendynamo zum Ladeadapter und von dort dann zum Scheinwerfer.

wer einen Ladeadapter montieren oder demontieren möchte, findet weiter unten eine Hilfestellung zur Montage mit Anschlussschema

Demontage: der Plug5 Ladeadapter wird nicht mehr produziert.

Man kann entwerder das Nachfolgemodell montieren - oder den Plug ausbauen/stilllegen

Demontage und Still-Legung des Plug 5+

zum Ausbau kann man den Plug nach ober herausziehen, (siehe weiter unten - "Montage").

man muss dann die Kabel trennen und das Kabel vom Nabendynamo + mit dem Kabel zum Scheinwerfer verbinden. Werden die Kabel nicht verbunden, funktioniert das Licht nicht

Das Kabel vom Nabendynamo + kommt durch die Gabelscheide in den Gabelschaft

Wenn man den Plug oben abmontiert, kann man die komplette Verkabelung nach ober heraus ziehen.

von unten kann man in den Gabelschaft schauen, wenn man das Schutzblech abmontiert.

bei SON Scheinwerfer ist Plus das innere Kabel - dieses muss mit dem Kabel vom Nabendynamo verbunden werden. (z. B. mit Lüsterklemme oder Quetschverbinder. Die Verbindung muss isoliert sein.

Beachten Sie die Infoseite - Ladeadapter mit Akku biete ich nicht mehr an.

Anschussschema - zusätzlich zur Montageanleitung.

Aheadkralle heraus montieren
Verbindungs-Kabelsatz in den Gabelschaft Plug anstecken (den Ring des USB-Verschlusssteckers nicht vergessen)
Kabel und Spezialextender in den Gabelschaft stecken
Kabel zum Nabendynamo führen (wird zusammen mit dem Scheinwerferkabel am Nabendynamo angeschlossen)
beachten Sie die Berichtigtigung der Kabelfarben gegenüber der Montageanleitung

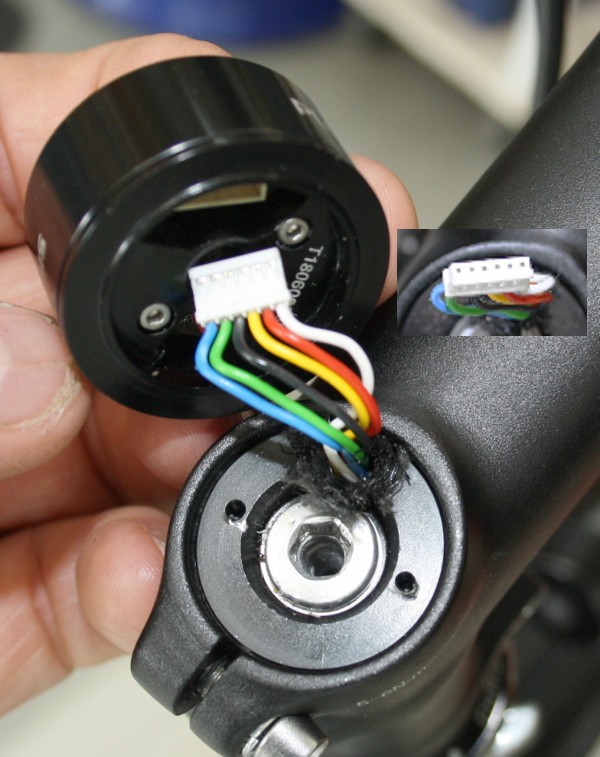

Extender in der richtigen Stellung festdrehen und "The Plug" mit der Schraube "aufsetzen".
Infos zum Lenkspiel einstellen
Weitere Infos zu Beleuchtung - Lichtanschluss - Scheinwerfer...
Schutz vor Regen/Feuchtigkeit

Achtung beim Drehen des Lenkers:

Um eine Beschädigung am Kabel zu vermeiden, empfehle ich dringend das Lösen - oder besser noch das Herausschrauben der Ahead-Schraube
Beim "Plug5" Ladeadapter ist im Ahead-Vorbau zwar ein Kabelvorrat - dieser lässt aber nur eine gewisse Drehung zu. Beim Vorgängermodell "Plug3" kann schon eine geringe Drehung zum Schaden führen.

Einstellen des Lenkspieles - Verdrehen des Lenkers - Feuchtigkeit

Falls der Lenker z. B. zum Transport verdreht werden soll, MUSS unbedingt die Aheadschraube gelöst Aheadschraube gelöst oder der gesamte Plug abgenommen werden.
der Plug ist bei geschlossenem Anschluss spritzwassergeschützt. Bei angeschlossenem Gerät oder starken (Dauer-)Regen würde ich eine Schutzhaube empfehlen.

Schutz bei Regen und längerer Nichtnutzung

der Plug ist Spritzwassergeschützt, aber nicht vollständig wasserdicht.
bei längerer Nichtnutzung, Regenfahrten kann Feuchtigkeit Oxidationen hervorrufen.
Besonders im Winter (Salz) ist eine Schutzhaube dringend anzuraten.
