Zugwechsel Pinion und Griffgummiwechsel

Hier finden Sie Tipps  und ein hoffentlich gut verständliches Video zum Schaltzugwechsel.

Gewisse Kenntnisse werden vorausgesetzt.

Inhalt dieser Seite





Cinq Shift:R Schaltbox für Daumenhebel und Rennschalthebel - Tipps

Cinq Shift:R  - Zugspannung  (Infoseite)









Lesen Sie die nachfolgenden Infos zusätzlich zur  Video-Anleitung zur Schaltzugmontage

Die Anleitung betrifft die Standard-Drehgriffe (Serie bei allen meinen Rädern)

(Bei Sondergriffen links am Lenker oder umgekehrter Drehrichtung müssen die Züge im Griff entsprechend angeklemmt werden)


alternativ die (m. Meinung nach etwas kompliziertere) Video-Anleitung von Pinion

Bei Montage neuer Außenhüllen beachten:

  • Die Hüllen gerade und gratfrei abschneiden  (evtl. die Flächen abschleifen)
  • Endkappen komplett aufschieben



  =>zurück zum Inhaltsverzeichnis











Aufbau/Öffnen des neuen Schaltgriffes DS 2 zum Wechsel des Griffgummis und der Schaltügze

  • Abgenutzte Griffgummis können nur bei ausgeklemmten Schaltzügen gewechselt werden
  • es sind dann  neue Innenzüge und Klemmen nötig, da sich die alten Züge nur sehr schwer wieder anklemmen lassen.
  • den alten Zug entfern man durch Öffnen der Klemmen im Griff - die aufgefransten Zugenden zwickt am dann am besten ab, bevor man die Züge herauszieht











 Befestigung des Schaltgriffes am Lenker        DS1 Metallgriff    DS2 Kunststoffgriff















Video-Anleitung zur Schaltzugmontage




 =>zurück zum Inhaltsverzeichnis















Aufbau/Öffnen des Schaltgriffes DS 1 zum Wechsel des Griffgummis und der Schaltügze

  • Abgenutzte Griffgummis können nur bei ausgeklemmten Schaltzügen gewechselt werden.
  • es sind dann neue Innenzüge und Klemmen nötig, da sich die alten Züge nur sehr schwer wieder anklemmen lassen
  • den alten Zug entfern man durch Öffnen der Klemmen im Griff - die aufgefransten Zugenden zwickt am dann am besten ab, bevor man die Züge herauszieht.

Umrüstung auf den neuen DS2-Schaltgriff ist möglich   Beschreibung - Schaltgriff DS2



   =>Video-Anleitung zur Schaltzugmontage







 =>zurück zum Inhaltsverzeichnis

















Bis 2015 war eine Metall-Schaltzugrolle montiert.

  • diese Ausführung und der dazugehörige Schaltzug (3,15m)  sind nicht mehr erhältlich.
  • die Umrüstung auf die Version mit 2 handelsüblichen Zügen ist einfach und sinnvoll

  • P-Serie: Montagetipps - neue Schaltzugrolle   (einfacher zu montieren, die Züge halten länger)
  • wichtig: die neue Universal-Seilrolle (Kunststoff) darf nur mit dem neuen Schaltdeckel aus Kunststoff betrieben werden.

















 =>zurück zum Inhaltsverzeichnis











Zugwechsel:



Tipps

  • eine Markierung der Schaltzughüllen erleichtert die Zuordnung (z. B. ein Stück Klebeband, Schnur, Farbe....)
  • die Klemmen am Schaltgriff müssen mit Gefühl  (0,4 Nm)  angezogen werden (sonst verformen sich die Klemmen)

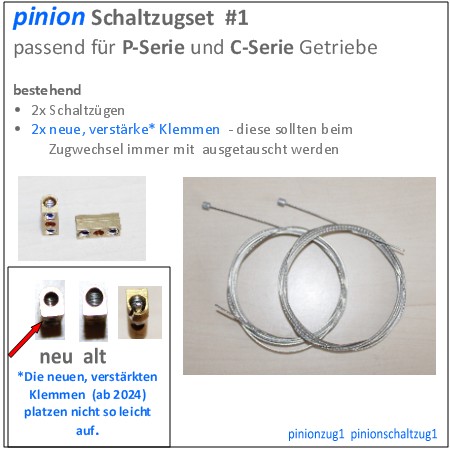

  • verwenden Sie IMMER neue Klemmen  (ich liefere mit neuen Zügen auch neue Klemmen mit)  beachten Sie  beim Einklemmen der Schaltzüge im Griff, dass Sie den richtigen Schaltzug zuerst anklemmen.

=>Video-Anleitung zur Schaltzugmontage






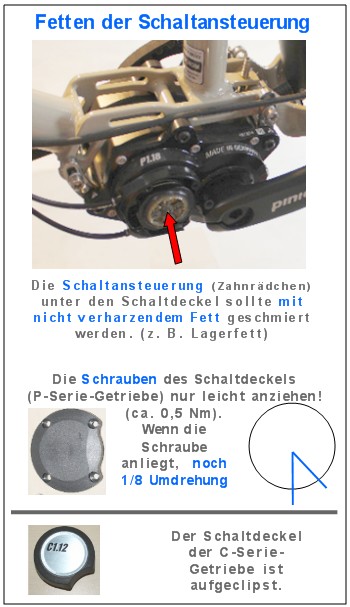

Vor der Montage des neuen Schaltzuges muss beim 18-Gg-Getriebe der 9. Gang - beim 12-Gg.-Getriebe der 6. Gang eingelegt werden.

  • Innenzüge am besten mit einem Seitenschneider abzwicken und die Seilrolle am Getriebe nach außen abziehen.







=>zurück zum Inhaltsverzeichnis
















 =>Video-Anleitung zur Schaltzugmontage














Montage der Züge mit Universalseilrolle (neue Ausführung)









=>Video-Anleitung zur Schaltzugmontage





 =>zurück zum Inhaltsverzeichnis



















aufgesplissener Schaltzug im Schaltgriff

  • die Pinion Schaltgriffe sind für alle Getriebe gleich (6, 9, 12, 18 Gänge) - nur der Zahlenring ist unterschiedlich. Im Schaltgriff sind deshalb drei Klemmen,  benötigt werden aber nur zwei Klemmen.

  • wird die überflüssige 3. Klemme nicht entfernt, läuft der Schaltzug darüber und könnte dadruch beschädigt werden  (wenn sich eine Schaube aus der überflüssigen Klemme löst.

  • um einen vorzeitigen Zugdefekt zu vermeiden, kontrolliere und entferne ich bei meinen Rädern die 3. Klemme.









 =>zurück zum Inhaltsverzeichnis




























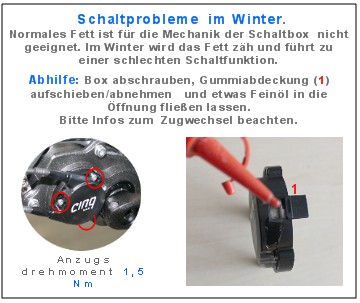

Das Cinq Schaltsystem ist einmalig - dadurch sind Rennradschaltgriffe und Daumenschalter möglich

Diese Tipp sind zusätzlich zur  Bedienungsanleitung der Schaltbox (PDF-Datei)   Gewisse Kenntnisse werden vorausgesetzt.




Die Cinq Schaltbox wird anstelle der Pinion Schaltbox montiert.










Abmontieren der Pinion Schaltbox









Die Schaltzüge werden an den Schalthebeln eingeklemmt.

  • wichtig:  Die Züge dürfen nicht spannen, damit der Ratschenmechanismus des anderen Hebels nicht im Eingriff ist.
  • Die Hebel müssen sich ein Stück leer durchdrücken lassen.
  • Spannen die Züge zu stark, kann es sein, dass es bei Schalten in der Schaltbos Kratzgeräsche gibt  oder dass der Schalthebel sogar blockiert ist.



Der Wechsel der Schaltzüge in der Schaltbox ist ab  Seite 10 der   Bedienungsanleitung (PDF-Datei) . beschrieben.









        Cinq Shift:R  - Zugspannung  (Infoseite)
